رگولاتورها یا تنظیمکنندههای ولتاژ، تجهیزاتی هستند که وظیفهی تثبیت ولتاژ خروجی را دارند، حتی در صورتی که ولتاژ ورودی یا بار مصرفی تغییر کند. دستهبندی رگولاتورها بر اساس نوع عملکرد، تکنولوژی ساخت و کاربرد آنها به چند گروه اصلی تقسیم میشود:
1. رگولاتورهای خطی (Linear Regulators)
این نوع رگولاتورها با استفاده از یک عنصر مقاومتی (مانند ترانزیستور در ناحیه فعال) ولتاژ اضافی را به صورت گرما دفع میکنند. پرکاربرد و ساده در طراحی هستند.

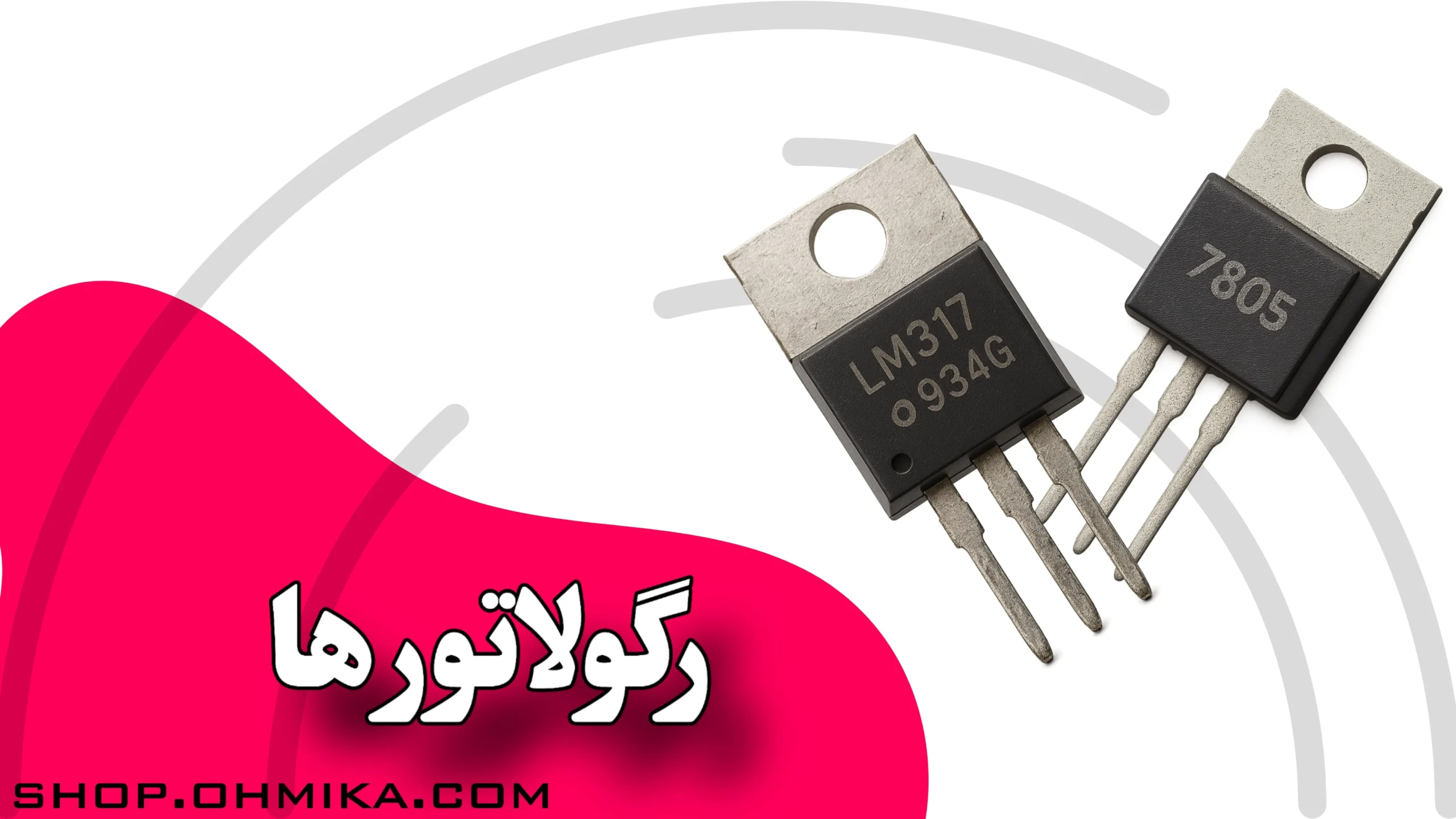

مثالها: سری 78xx و 79xx
مزایا: طراحی ساده، نویز کم
معایب: بازدهی پایین، تولید گرمای زیاد
2. رگولاتورهای سوئیچینگ (Switching Regulators)
در این نوع، تنظیم ولتاژ با سوئیچکردن سریع عناصر الکترونیکی (ترانزیستورها) انجام میشود و انرژی به جای اتلاف، ذخیره و بازتوزیع میگردد.
انواع:
(کاهنده) Buck: کاهش ولتاژ خروجی نسبت به ورودی
(افزاینده) Boost: افزایش ولتاژ خروجی نسبت به ورودی
(کاهنده-افزاینده) Buck-Boost: امکان افزایش یا کاهش ولتاژ
